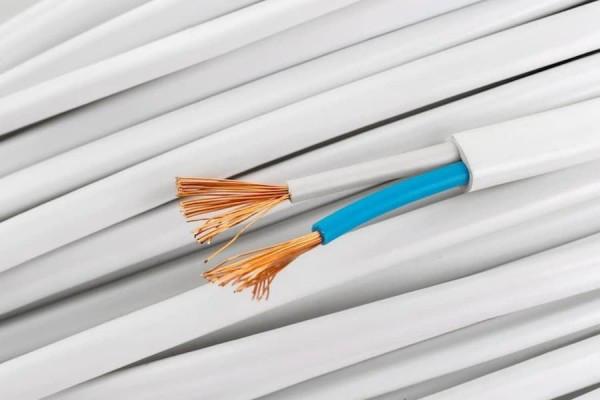

Dalam instalasi listrik rumah atau jaringan PLN, berbagai jenis sambungan kabel listrik berfungsi untuk menyalurkan energi listrik secara optimal dan aman. Sebagai salah satu kebutuhan utama, energi listrik sangat mempermudah banyak kegiatan sehari-hari.
Platform Jual Beli Properti di Jakarta, Tangerang, Surabaya, Batam, Bogor: eCatalog Sinarmas
Untuk mendapatkan aliran listrik yang aman dan stabil, penting bagi Anda untuk mengetahui dasar-dasar sambungan kabel listrik. Berikut ini adalah 7 jenis sambungan kabel yang umum digunakan, beserta cara memasangnya secara aman!
Jenis-jenis Sambungan Kabel Listrik
1. Sambungan Ekor Babi (Pig Tail)
sobatbee.com
Sambungan ini dikenal sebagai sambungan ekor babi karena bentuknya yang menyerupai ekor babi. Jenis ini tergolong sederhana dan mudah diaplikasikan karena hanya membutuhkan dua kabel yang disatukan. Langkah-langkahnya:
- Kupas ujung isolator kabel sepanjang 2–5 cm.
- Gabungkan ujung kabel, lalu lilitkan sebanyak enam kali searah jarum jam.
- Potong ujung kabel setelah tersambung, dan tambahkan isolasi untuk melindunginya.
Sambungan ini mudah diterapkan, tetapi cukup rentan lepas jika terkena tarikan kuat.
2. Sambungan Puntir
epropertyrack.com
Dibandingkan sambungan pig tail, sambungan puntir memiliki kekuatan yang lebih baik. Kabel diletakkan sejajar dan diikat satu sama lain. Sambungan puntir ini terbagi menjadi dua jenis, yaitu:
- Sambungan Bell Hangers: Metode ini mengharuskan Anda membuka kedua ujung kabel dan menyatukannya dalam bentuk seperti huruf L. Setelah itu, kedua ujung diikat erat untuk menambah kekuatannya.
- Sambungan Western Union: Sambungan ini memiliki teknik yang cukup kompleks, di mana kedua ujung kabel dikupas sepanjang 5–7 cm, lalu diikat searah jarum jam agar lebih kokoh.
Baca Juga: 11 Rekomendasi Kabel Listrik SNI Terbaik di Indonesia
3. Sambungan Bell Hangers
builder.id
Sambungan bell hangers membutuhkan pengupasan kedua ujung kabel, salah satunya lebih panjang dari yang lain. Bentuk kedua kabel menjadi huruf L, lalu ikatlah agar lebih kuat. Sambungan ini cocok untuk aplikasi yang memerlukan kekuatan tambahan pada titik sambungan.
Cari rumah di BSD dengan harga terbaik? Cek disini!
4. Sambungan Western Union
builder.id
Sambungan ini adalah salah satu sambungan yang lebih rumit, namun sangat efektif. Setelah ujung kabel dikupas sekitar 5–7 cm, kabel dijepit bersama dan lilitan dibuat searah jarum jam pada kedua ujungnya. Ini akan menghasilkan sambungan yang kuat dan kokoh untuk jaringan listrik yang lebih stabil.
5. Sambungan Britania
pintarelektro.com
Sambungan britania cocok untuk kabel berukuran besar, seperti kabel berdiameter 5–7 mm. Sambungan ini memerlukan bantuan kabel kecil untuk melilit kabel utama yang lebih besar. Langkah-langkahnya meliputi:
- Bengkokkan sedikit kabel besar.
- Lilitkan kabel kecil di sekeliling kabel besar untuk menciptakan sambungan yang kuat.
6. Sambungan Scarf
tptumetro.com
Sambungan scarf juga memerlukan kabel kecil, namun bedanya, pada sambungan ini kabel besar terlebih dahulu dipipihkan agar lilitannya lebih kuat dan tahan lama. Proses pemasangannya mirip dengan sambungan britania, tetapi lilitannya lebih banyak untuk menambah kekuatan.
7. Sambungan Kabel Listrik Cabang
epropertyrack.com
Jika Anda perlu menyambung lebih dari dua kabel, sambungan cabang adalah pilihan yang tepat. Ada beberapa variasi dalam sambungan cabang, seperti:
- Sambungan datar single plan joint
- Sambungan datar knotted tab joint
- Sambungan percabangan ganda satu nadi
- Sambungan single wrapped cable splice
Sambungan cabang ini membantu mendistribusikan listrik ke beberapa titik dengan aman.
Dalam instalasi listrik, pemahaman tentang jenis sambungan kabel listrik dan teknik pemasangan yang tepat sangat penting untuk memastikan keamanan dan kelancaran aliran listrik.
